Passo 1 La sicurezza prima di tutto
| Prima di iniziare a saldare, prendi nota delle seguenti precauzioni di sicurezza: Non saldare mai su dispositivi che sono accesi o collegati alla corrente. Scollega, spegni e rimuovi le fonti di alimentazione prima di saldare. Non saldare direttamente su batterie agli ioni di litio a guscio rigido (come le celle 18650). Il calore del saldatore danneggerà gli interni della batteria. Utilizza invece una saldatrice a punti per batterie. Fai estremamente attenzione se stai saldando o dissaldando cavi di batterie ai polimeri di litio! Puoi facilmente causare un cortocircuito della batteria con la saldatura o gli strumenti, con conseguenti danni alla batteria e rischio di incendio. Segui queste precauzioni: | Scarica la batteria sotto al 25%. Questo riduce la possibilità che la batteria prenda fuoco se cortocircuitata. Lavora su un cavo alla volta per evitare cortocircuiti. Usa delle pinzette e tieni ogni cavo per controllarne il movimento e assicurarti che non causi cortocircuiti. Se stai dissaldando una batteria da un circuito stampato, usa delle tronchesi per tagliare un cavo alla volta per isolare la batteria prima di dissaldare i cavi. Quando possibile, crea un percorso indiretto saldando connettori sulla batteria e sulla scheda. Questo riduce il rischio di un cortocircuito accidentale. |
Passo 2 Che cos’è la saldatura a foro passante?

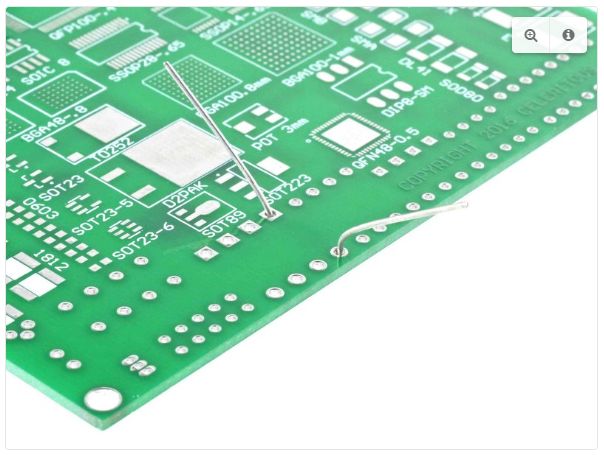

- La saldatura a foro passante si riferisce all’inserimento di componenti con pin attraverso i fori di una scheda a circuito stampato, per poi fissarli con stagno fuso. Questo metodo è comune nei progetti fai-da-te e nell’elettronica moderna, dove viene utilizzato per fissare componenti di grandi dimensioni (come condensatori e porte).
- I componenti a foro passante comuni includono moduli joystick, porte, condensatori, microcontrollori, batterie e cavi.
Passo 3 Come saldare componenti a foro passante

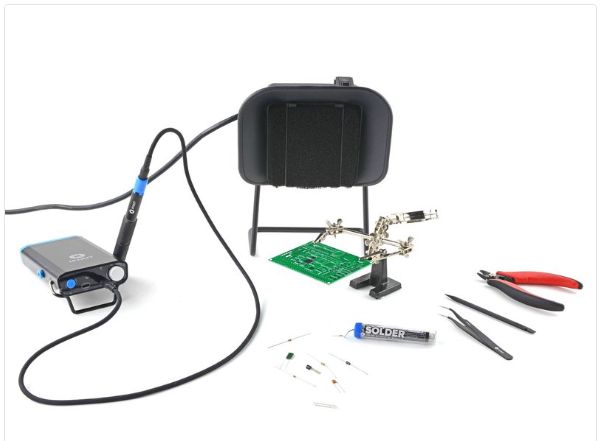

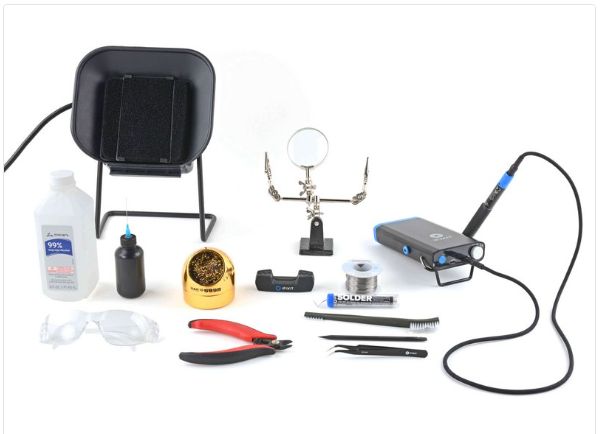

- I prossimi 10 passi, ti mostreranno come saldare componenti a foro passante su una scheda circuito. Oltre ad un saldatore, avrai bisogno di:
- Una morsa da banco, morsetti da falegname o una “terza mano”. Se stai collegando due cavi, il nostro supporto per saldatura è ideale.
- Un paio di occhiali protettivi (degli occhiali da vista possono proteggere gli occhi, ma possono essere danneggiati da schizzi di stagno).
- Filo di saldatura con anima in resina (con o senza piombo)
- Un attrezzo per la pulizia della punta del saldatore (una spugna umida o una spugna in ottone
- Un aspiratore (se stai lavorando al chiuso)
- Alcohol isopropilico ad alta concentrazione (>90%) e uno spazzolino a setole morbide (come uno spazzolino da denti)
- Uno spudger, delle pinzette e una pinza a tronchesino
Passo 4
- Sistema i tuoi strumenti in un’area ben illuminata, lontano da materiali infiammabili.
- Fissa la scheda a circuito stampato con un morsetto o uno strumento “terza mano”. Inclina la scheda in modo da poter accedere facilmente ai pad di saldatura.
- Posiziona l’aspiratore di fumi vicino al progetto in modo che possa catturare i fumi della saldatura.
- Indossa i tuoi occhiali di sicurezza.
Passo 5

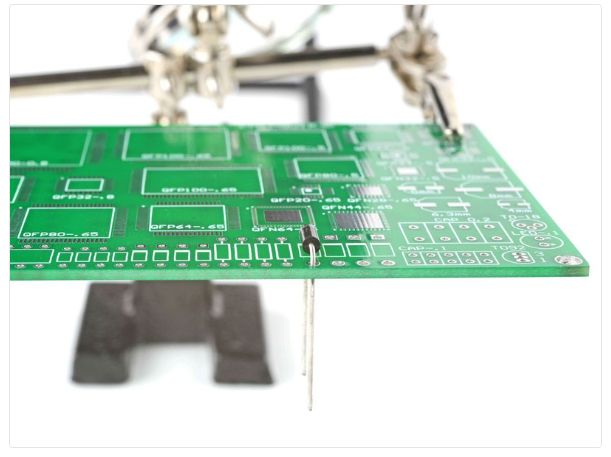

- Inserisci i terminali del componente nei fori della scheda a circuito stampato. La maggior parte dei componenti dovrebbe essere posizionata in modo piatto e vicino alla scheda.
- Ricontrolla l’orientamento se il componente ha una direzione elettrica (come diodi, LED e condensatori elettrolitici).
- I diodi di solito hanno una barra che indica il catodo (-). I LED hanno un terminale più corto sul catodo (-) e una parte piatta sulla cupola.
Passo 6
Piega leggermente i terminali per aiutare a mantenere il componente in posizione. In alternativa, puoi usare del nastro adesivo per mascheratura per fissare il componente.
Passo 7 Guida Intermedia

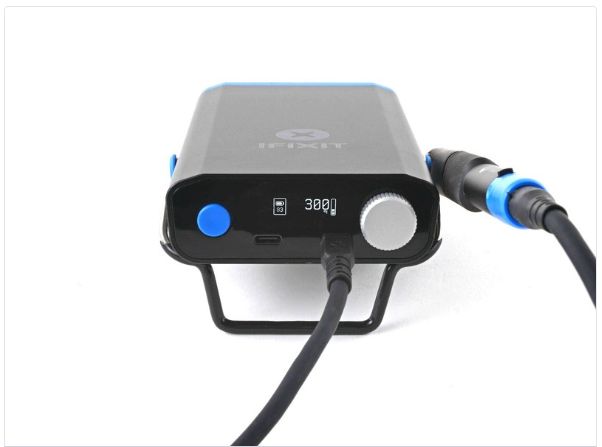

- Accendi il saldatore. Se il tuo saldatore ha un controllo della temperatura:
- Impostalo a 300 °C se stai usando stagno con piombo.
- Impostalo a 375 °C se stai usando stagno privo di piombo.
- Pulisci la punta del saldatore. Se stai usando una spugna, inumidiscila e poi strofina rapidamente la punta su di essa. Se stai usando filo di ottone, infilza la punta nel filo alcune volte.
Passo 8
- Fondi una piccola pallina di saldatura sulla punta del saldatore. Questo si chiama “stagnare la punta” e aiuterà il trasferimento di calore.
- Probabilmente vedrai del fumo sottile mentre fondi lo stagno. Questo è per lo più il flussante di resina incorporato nel filo di saldatura. Il flussante aiuta lo stagno fuso a fluire, ma si vaporizza col tempo. Una volta che ciò accade, dovrai fondere altro stagno per rinfrescare il flussante, oppure applicare flussante da una fonte esterna.
- Se è la prima volta che usi un saldatore, ripeti la procedura di pulizia e fusione alcune volte per prendere confidenza con il modo in cui lo stagno fusa si comporta e con la quantità di stagno che la punta può contenere.
Passo 9

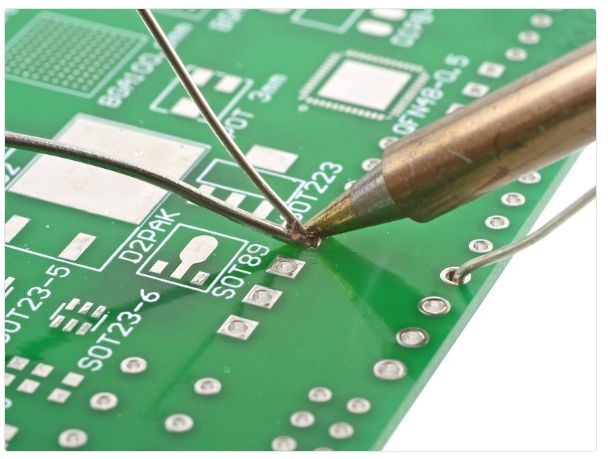

- Scalderai il pad di saldatura e il terminale del componente molto bene per 2-3 secondi. Il pad e il terminale dovrebbero fondere facilmente il filo di stagno.
- Premi la punta contro il pad di saldatura della scheda e il terminale del componente per circa 1 secondo per scaldarli entrambi. Inclina la punta in modo che abbia il massimo contatto con il pad e il terminale.
- Se stai usando una punta di saldatura sottile o lavorando con un pad di saldatura grande, potresti non riuscire a trasferire abbastanza calore all’area. Puoi provare ad aumentare la temperatura di 50°C o passare a una punta più grande per un trasferimento di calore più efficace.
- Se riscaldi la scheda a circuito stampato continuamente per più di 10 secondi, il calore eccessivo potrebbe danneggiare il pad di saldatura o il componente. Inoltre, potrebbe iniziare ad allentare i componenti adiacenti.
- Inserisci il filo di saldatura nell’area riscaldata fino a formare una piscina concava di stagno attorno al terminale.
- Questo dovrebbe avvenire entro pochi secondi. Se la saldatura non aderisce al pad, applica del flussante al pad o aumenta la temperatura.
- Non far cadere lo stagno direttamente sulla punta, poiché non fluirà correttamente nel pad e nel terminale, causando una connessione debole.
- Rimuovi il filo di stagno, poi togli il saldatore dal pad di saldatura.
Passo 10

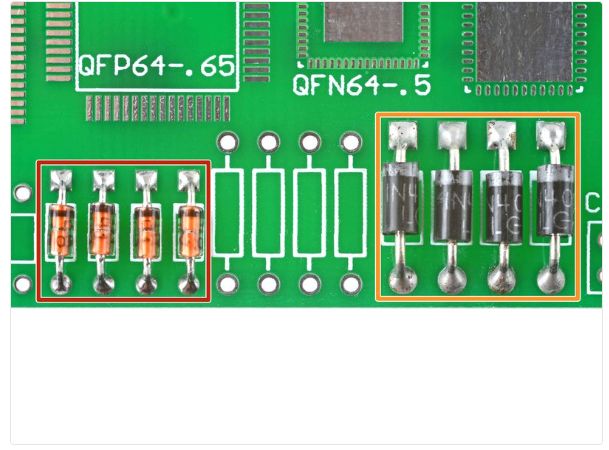

- Congratulazioni, hai creato una saldatura! Controlla la saldatura per vedere se è stata formata correttamente:
- Le saldature con piombo dovrebbero apparire come una tenda lucida e concava che circonda completamente il terminale.
- Se la saldatura non è lucida, potrebbe non essere stata formata correttamente. Riscalda brevemente la saldatura e poi lasciala raffreddare.
- Le saldature senza piombo dovrebbero apparire come una tenda concava che circonda completamente il terminale. Possono essere lucide od opache.
- Se la saldatura non circonda completamente il terminale, riscalda di nuovo la saldatura e aggiungi altro stagno.
- Se la saldatura appare come una pallina rotonda anziché una tenda concava, non si è legata al contatto del componente. Riscalda di nuovo la saldatura e cerca di scaldare il terminale abbastanza affinché lo stagno si leghi a esso.
- Controlla se lo stagno ha creato un ponte con un’altra saldatura. In tal caso, applica un po’ di flussante e riscalda una delle saldature per rompere delicatamente il ponte. Se il ponte non si separa, segui questo passaggio e utilizza una treccia per saldatura per rimuovere eventuale stagno in eccesso.
- Come per ogni abilità, la pratica rende perfetti. Se la tua prima saldatura non è impeccabile, va bene così! Ci vogliono alcuni tentativi per prendere la mano con il movimento e il tempismo.
