Il video รจ in russo e parla della costruzione di un sintetizzatore di frequenza per radioamatori basato su ESP32, progetto originale del radioamatore giapponese JF3HZB. I contenuti principali trattati sono:
Presentazione del progetto e sponsor (PCBWay)
Elenco dei componenti necessari (condensatori tantalio, diodo 1N4001, regolatore 7805, encoder, display TFT ST7735, ecc.)
Come saldare i componenti e verificare l’alimentazione
Come eseguire il flashing del firmware sull’ESP32 (porta COM, pulsante BOOT + EN)
Produzione di PCB, stampa 3D e servizi di fabbricazione economici e veloci:
Componenti necessari:
ESP32
Display: 1.8 Inch TFT Display 128×160
Modulo Si5351: Lo trovate su Aliexpress

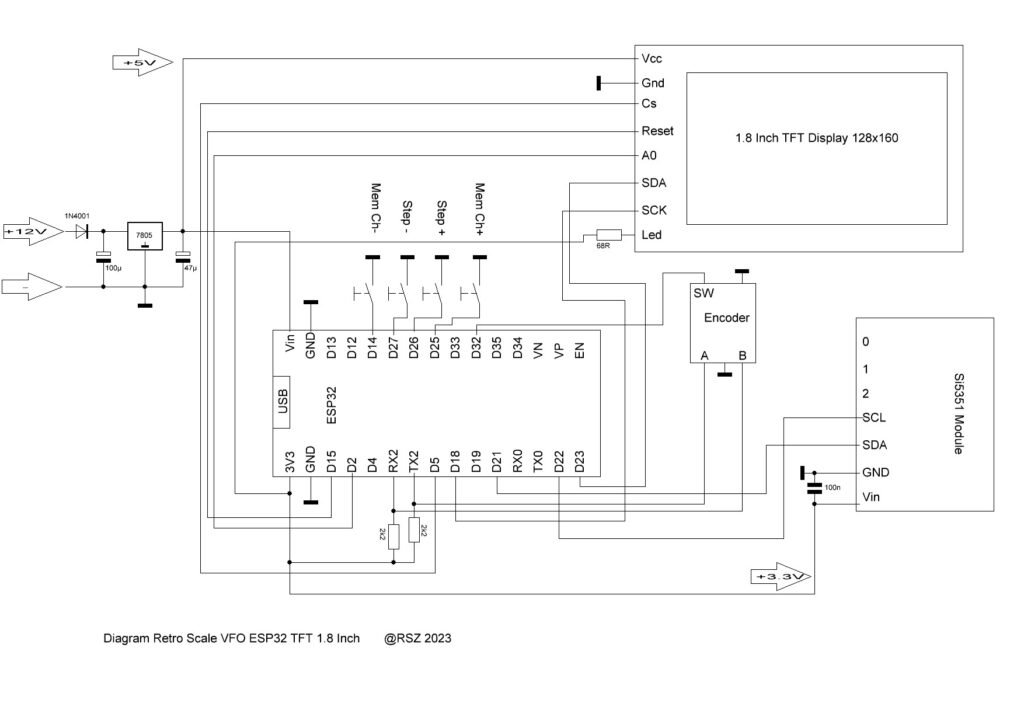

Schema, sketch e software:
github.com/RSZ-Nld/VFO-1.8-Inch-Retro-scale

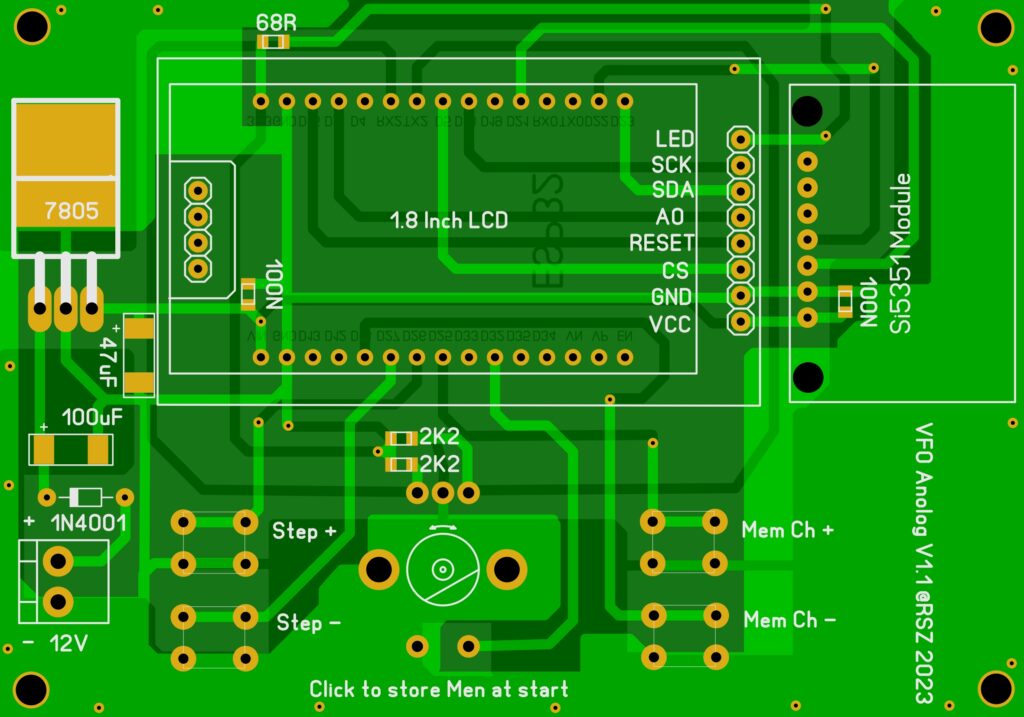

Front-pcb-V1.1

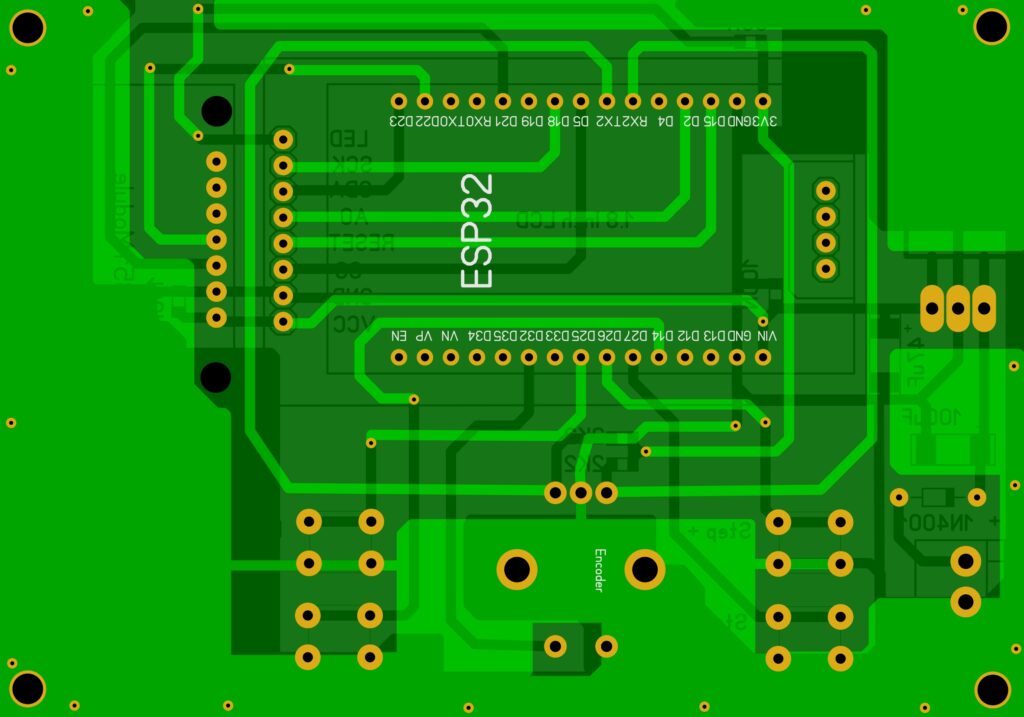

Back-pcb-V1.1
