Sintetizzatore HF EASY 2017

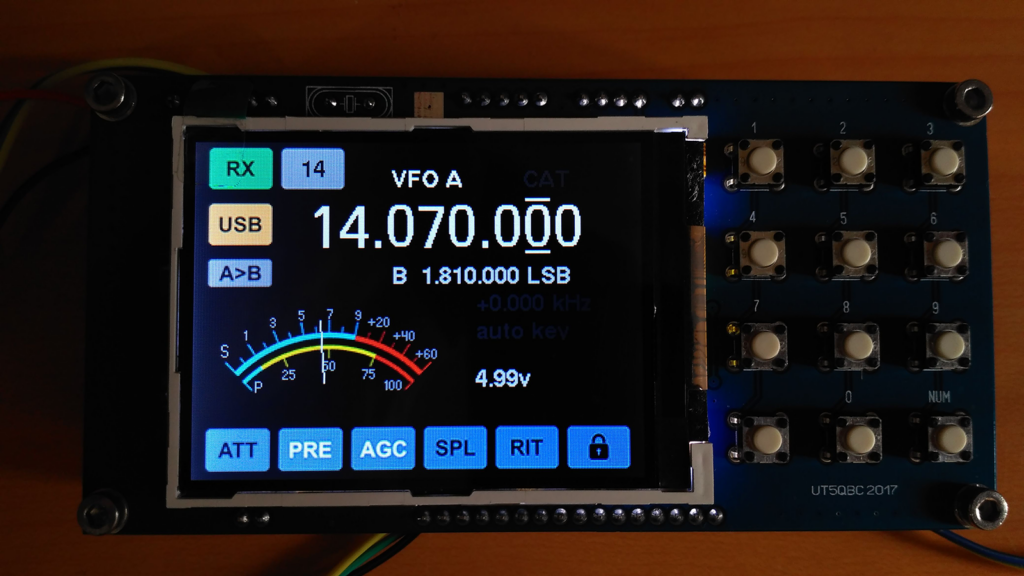

Questo sintetizzatore è una versione ampliata del precedente sintetizzatore HF EASY.
Intervalli di frequenza di ricezione/trasmissione:
160 m: 1.810.000 Hz – 2.000.000 Hz
80 m: 3.500.000 Hz – 3.800.000 Hz
40 m: 7.000.000 Hz – 7.300.000 Hz
30 m: 1.010.000 Hz – 1.015.000 Hz
20 m: 1.400.000 Hz – 1.435.000 Hz
17 m: 1.806.800 Hz – 1.816.800 Hz
15 m: 2.100.000 Hz – 2.145.000 Hz
12 m: 2.489.000 Hz – 2.499.000 Hz
10 m: 2.800.000 Hz – 2.870.000 Hz
10 m. 28700000 Hz – 29700000 Hz
Modalità TRX a banda larga 100000 Hz – 30000000 Hz
La selezione della banda è possibile nel menu delle impostazioni.
Gamma continua di ricezione/trasmissione (MODALITÀ TRX A BANDA LARGA), con funzionalità estese.
In questa modalità, ogni banco VFO dispone di dieci posizioni di memoria M0-M9.
La posizione di memoria desiderata viene selezionata tramite i pulsanti Up Band e Down Band.
Modulazione: LSB, USB, CW, AM. La selezione della modulazione è possibile nel menu delle impostazioni.
Controlli: ATT (on/off), PRE (on/off), AGC (on/off).
Inserimento della frequenza TRX tramite tastiera.
Passi di sintonia della frequenza TRX: 1 Hz, 10 Hz, 100 Hz, 1000 Hz.
Due VFO (VFO A/VFO B), SPLIT.
Modalità di frequenza a doppia conversione con oscillatore di riferimento esterno:
VFO = frequenza_corrente + oscillatore_esterno + BFO.
Uscita di frequenza in quadratura per dispositivi realizzati con tecnologia a conversione diretta.
MODALITÀ VFO = QUADRATURA.
Uscite:
CLK0 = frequenza (fase 0°)
CLK1 = frequenza (fase 90°)
Supporto per encoder con un elevato numero di impulsi per giro, configurabili tramite un divisore nel menu delle impostazioni.
Funzione di sintonizzazione dinamica della frequenza per ogni giro dell’encoder.
Offset RIT ± 10 kHz. Passi: 1, 10, 100 Hz. Controllo encoder principale.
Indicatori di segnale di ingresso, alimentazione e tensione di ingresso.
Inversione del colore dello schermo per un utilizzo confortevole in condizioni di sole all’aperto.
Manipolatore giambico elettronico (10-60 parole al minuto), manipolatore meccanico.
SAT. Protocollo Kenwood (TS-440S, TS-480). Velocità di trasmissione 57600 baud, velocità di trasmissione 115200 baud, 8 bit di dati, 1 bit di stop.
MODALITÀ TRX A BANDA LARGA.
L’opzione di menu “FREQUENZA DI BANDA MIN” imposta la frequenza minima di ricezione/trasmissione da 100 kHz a 29,95 MHz.
L’opzione di menu “FREQUENZA DI BANDA MAX” imposta la frequenza massima di ricezione/trasmissione da 150 kHz a 30 MHz.
La condizione è FREQUENZA DI BANDA MIN < FREQUENZA DI BANDA MAX;
altrimenti il sintetizzatore imposterà queste frequenze sui valori predefiniti (500 kHz e 30 MHz).
È possibile impostare il numero desiderato di filtri passa-banda (BPF), suddividendo l’ampia gamma TRX in sottobande.
L’opzione di menu “NUMERO DI SOTTOBANDE” varia da 1 a 16 BPF. Il codice di uscita del decodificatore è 0-15.
Esempio:
Utilizziamo 4 filtri passa-banda (BPF) per l’intera gamma continua (500 kHz-30 MHz).
FREQUENZA MIN = 500.000 Hz
FREQUENZA MAX = 30.000.000 Hz
NUMERO DI SOTTOBANDE = 4
Calcolare i parametri per il BPF. Gamma = Fmax – Fmin = 29.500.000 Hz
Larghezza di banda = Gamma / numero di sottobande = 7.375.000 Hz (larghezza di banda calcolata con la trasformata di Fourier discreta, DFT).
DFT1 da 500.000 Hz a 7.875.000 Hz (larghezza di banda 500.000 + Hz)
DFT2 da 7.875.000 Hz a 1.525.000 Hz (larghezza di banda 7.875.000 + Hz)
DFT3 da 1.525.000 Hz a 2.262.500 Hz (larghezza di banda 1.525.000 + Hz)
DFT4 da 2.262.500 Hz a 30.000.000 Hz
SOGLIE DI SALVATAGGIO – la soglia per il salvataggio dei dati operativi correnti (frequenza, intervalli, modulazione) del sintetizzatore.
Quando la tensione di alimentazione scende al di sotto della soglia impostata, lo stato operativo corrente del sintetizzatore viene salvato automaticamente.
Al successivo ripristino dell’alimentazione, il sintetizzatore tornerà al suo stato operativo precedente.
Esempio:
La tensione di alimentazione del sintetizzatore è di 9 volt.
SOGLIA DI SALVATAGGIO DATI = 7 volt.

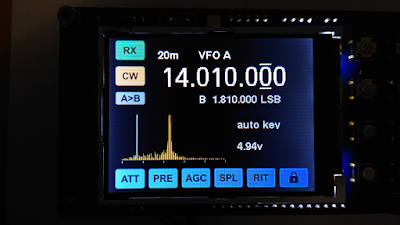

Visualizzare lo spettro del segnale ricevuto (0 Hz – 3 kHz).
Abilitare AF SPECTRAL nel menu utente.
Regolare la velocità di roll-off dello spettrogramma da 0 a 4.
Applicare un segnale con un’ampiezza non superiore a 1 V all’ingresso S-Meter tramite un condensatore con una capacità di almeno 1 μF. Creare inoltre un offset di 1,65 V su questo ingresso ADC utilizzando resistori da 10 kΩ.
Quando si seleziona la modulazione CW, è possibile utilizzare non solo la chiave telegrafica, ma anche trasmettere una stringa (fino a 62 caratteri) tramite una porta COM collegata a un computer o smartphone utilizzando un programma terminale.
La stringa deve iniziare con il carattere ‘#’ e terminare con il carattere ‘;’.
Esempio:
“#CQ CQ CQ UT5QBC UT5QBC;\r”

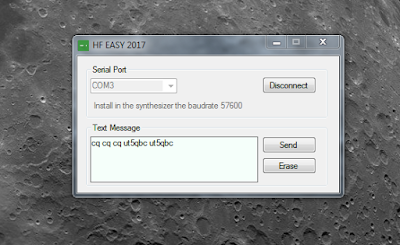

Ho scritto un semplice programma terminale per il codice Morse per la trasmissione di messaggi.
È necessario che Microsoft .NET Framework 4 sia installato affinché funzioni.

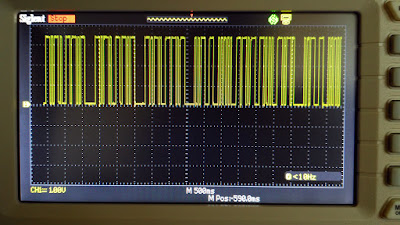

La foto mostra un oscillogramma di questa linea all’uscita CW Key Out.

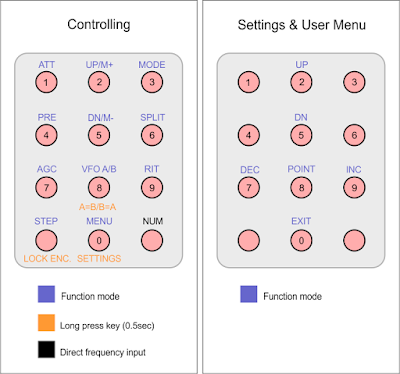

Disposizione della tastiera.

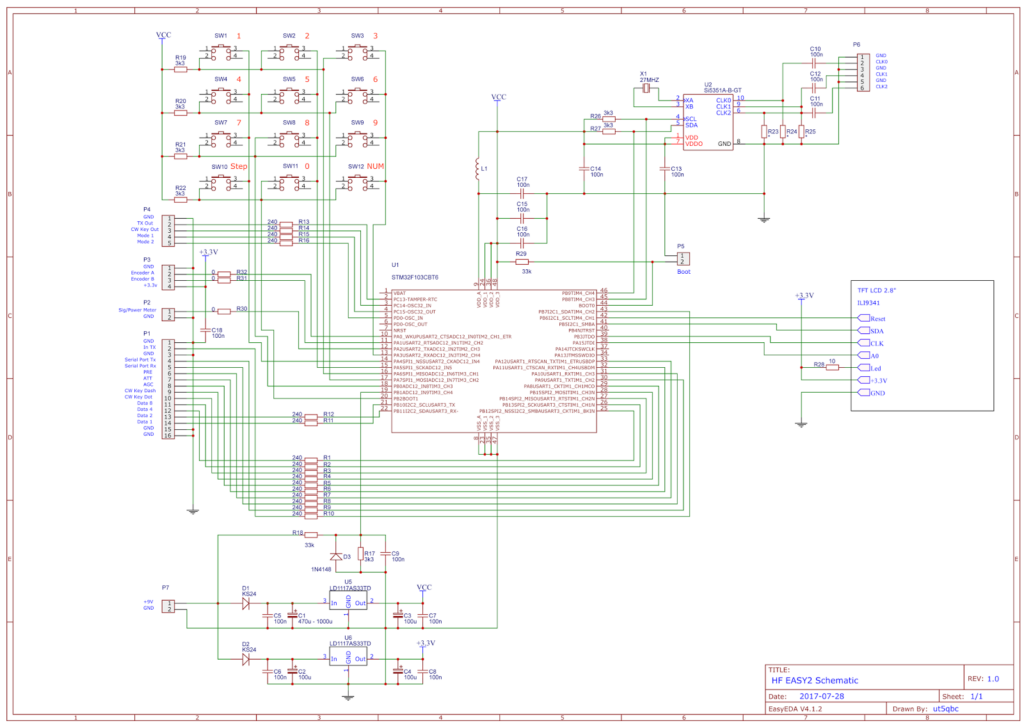

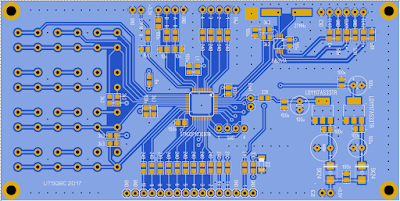

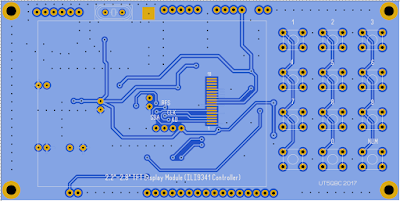

Il circuito stampato è bifacciale e ha dimensioni di 120 mm x 60 mm.
Connettore P1:
GND.
- Ingresso TRX, trasmissione = 0.
GND.
Uscita TX, trasmissione UART.
Ingresso RX, ricezione UART.
- Uscita PRE.
- Uscita ATT.
- Uscita AGC.
- Ingresso KEY DASH, tasto trattino in senso orario.
- Ingresso KEY DOT, tasto punto in senso orario.
- Uscita DATA 8, decodificatore DFT.
- Uscita DATA 4, decodificatore DFT.
- Uscita DATA 2, decodificatore DFT.
- Uscita DATA 1, decodificatore DFT.
GND.
GND.
Connettore P2:
Misuratore segnale/potenza S/P M.
GND.
Connettore P3:
GND.
A. Ingresso encoder.
B. Ingresso encoder.
Uscita di alimentazione encoder +3,3 V (3,3 V).
Connettore P4:
GND.
- Uscita TX, trasmissione = 1.
- Uscita CW KEY del tasto Morse elettronico.
- Uscita MODE 1.
- Uscita MODE 2.
Codice di uscita MODE:
LSB = 0.
USB = 1.
CW = 2.
AM = 3.
Connettore P5:
In modalità operativa, il tasto di avvio deve essere cortocircuitato a massa.
Connettore P7:
Uscita di frequenza VFO e BFO.
Connettore P7:
+9 V.
GND.
Per questo firmware sono disponibili due codici di sblocco.
Le impostazioni del sintetizzatore senza codice di sblocco non verranno memorizzate allo spegnimento. 1) Sblocco (senza spettro AF) = 2 $
2) Sblocco + spettro AF = 4 $
Sono disponibili due codici di sblocco per questo firmware.
Le impostazioni del sintetizzatore senza codice di sblocco non verranno salvate in memoria allo spegnimento.
1) Sblocco (senza AF Spectral) = 2 $
2) Sblocco + AF Spectral = 4 $
Firmware hf_easy2017_f103_ili9341.bin, versione 06/07/2018
Codice Morse.
In Russia, è possibile acquistare una chiave da R4ACR (Vyacheslav) all’indirizzo r4acr@yandex.ru.
Firmware hf_easy2017_stm32f103_ili9341_03012018_RU, versione 03/01/2018
